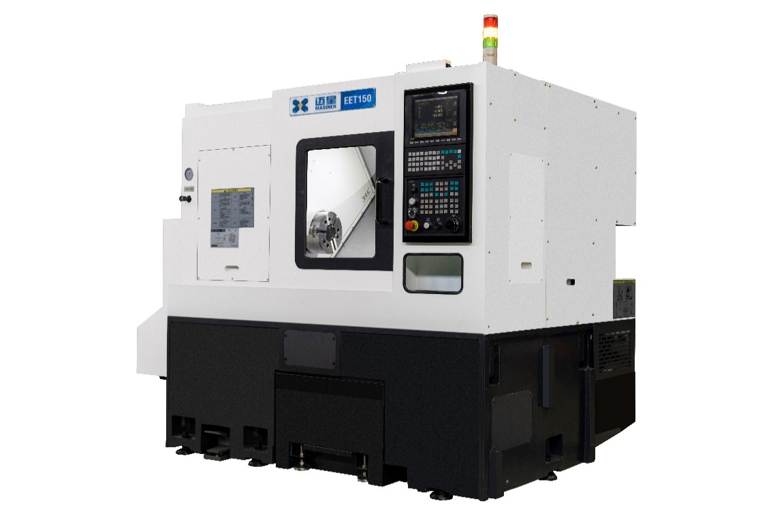

高精密车床 EET 150/300

高精密车床EET 150/300系列机床简介

高精密车床EET150系列机床是一款高速、高精、高刚性全功能数控车床,是新一代世界标准机,可以广泛满足汽车、电子、家电、航空航天、模具、仪器仪表等各行业对中小型精密零件的加工需求。提供在线检测、接料器、棒料机、尾座、高压水泵、对刀仪、电主轴、铣削动力刀塔等丰富选项配置,满足各种零件加工需要。


高精密车床 EET 150/300

高精密车床EET 150/300系列机床特点

1.超高精密双列滚子轴承、角接触球轴承(P4)配对组合成的主轴设计
2.采用在刚性,输出,特性方面更为优越的“电主轴”
3.主轴的刚性和冷却效果得以极致提升,实现高扭矩、高转速下的高效率加工
4.高速无抬升刀塔,高速伺服旋转和分度,分度时间0.2s
5.此级别高的快进速度:X轴30m/min,Z轴36m/min
6.36m/min的快速移动速度,可大大提升辅助时间,提高工作效率
7.采用节能型液压单元、机内照明自动关闭等功能,降低机床整体待机电力
8.将自动化上下料单元与本机融为一体,大大减少了占地面积
9.搭载西门子828D数控系统,10.4″显示器提供了最佳的操作性能



高精密车床EET 150/300系列机床技术参数

最大回转直径 536 mm
最大加工直径 330 mm
最大加工长度 285 mm
输出功率 7(可选12)kw
主轴结构 皮带轴或电动轴
卡盘 8/12 in
主轴转速 4500 rpm
主轴通孔直径 φ62 mm
X轴快进速度 30 m/min
Z轴快进速度 36 m/min
尾座形式 液压(可选伺服)


高精密车床合格证

检查事项


行业标准

MASINEN

外圆加工精度

圆度

0.01

0.002

圆柱度

0.015

0.008

床身滑动面的直线度

Z轴方向

0.04

0.02

X轴方向

0.04

0.02

主轴跳动

靠近主轴端部

0.01

0.003

300长的位置上

0.02

0.008

主轴锥面跳动


0.01

0.003

主轴端面跳动


0.015

0.003

托板Z轴方向运动与尾座中心线的平行度

垂直面内(300度上)

0.02

0.01

水平面内(300度上)

0.02

0.01

定位精准

X轴方向

0.015

0.008

Z轴方向

0.025

0.02

直线运动的重复定位精度

X轴方向

±0.003

±0.001

Z轴方向

±0.005

±0.001

刀塔分度的重复定位精度

X轴方向

±0.003

±0.001

Z轴方向

±0.005

±0.001
